Контроль изображения в зеркалках с одним объективом

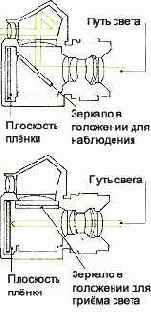

Зеркалки с одним объективом сконструированы так. что расстояние между объективом и фокусирующим экраном (через зеркало) точно соответствует расстоянию между объективом и пленкой. Значит, та часть изображения, что будет в фокусе на экране, получится в фокусе и на пленке. То же правило действует, если вы меняете объектив или будете применять различные насадки. В большинстве таких фотоаппаратов на фокусирующий экран смотришь на уровне глаз через «складную» отражательную систему, состоящую из пятигранной посеребренной стеклянной призмы. Небольшая увеличительная линза в окуляре делает экран больше и яснее.

Иногда в центральной зоне экрана помещены две маленькие призмы — когда изображение не в фокусе, оно как бы раскалывается (Рисунок ниже). Часто в центре экрана имеется группа крохотных призм, которые мерцают, если изображение не наведено на резкость. Подобные устройства особенно полезны в условиях слабого освещения. Однако начинающим они зачастую мешают, отвлекают от построения кадра.
